【产品名称】:自动影像测量仪
上一篇:自动影像测量仪  下一篇:自动影像测量仪


自动CNC-4030影像测量仪





自动影像测量仪介绍:

    CNC系列光学影像测量仪利用光学坐标原理将显微镜投影仪下观测到的物体影像数字化,结合电脑软件进物体的几何尺寸测量以及绘图,并可将数据表格化以及进行后期处理。适用于机械、电子、电器、模具以及精密五金的工程开发、绘图以及产品的测绘检验。

功能:

    基本几何元素测量、组合元素测量、形位公差、坐标值判定、二维图形抄数等,各种报告报表的输出。

设备特点:

    ◆ 采用全花岗石底座、支柱,保证机械系统的稳定性

    ◆ 表面环形光和轮廓光均采用连续可调的LED冷光源,避免造成被测物体的热变形,使用          寿命长



                             轮廓光                          表面环形光




      ◆平行轮廓光,边界更清晰,保证测量精度



         非平行轮廓                  平行轮廓光



      ◆仪器具有多种资料处理、显示、输入、输出功能,特別是工件摆正功能非常实用

      ◆采用德国无牙螺杆传动技术可做到无缝连接速度快噪音小等特点。



主要特征:

  • 高精度花岗石底座,立柱,工作台材料采用高硬度铝合金材质。
  • 表面氧化高强度处理,适用于高速运动,保证机器长期稳定运行。
  • 高性能四轴CNC全闭环伺服控制系统,高速运行稳定。
  • 三轴均采用德国无牙螺杆传动技术,永不磨损,高速运行平稳安静精确定位。
  • 先进的XYZ平面度,垂直度精度校验方式,保证真正的空间精度可配制同轴光镜头。
  • Inspect3D软件界面友好,操作简单,具有快速自动对焦,自动寻边,强大的编程和自动测量功能。
  • 配备强大的SPC统计功能,极大提高管理效率。

INSPECT3D软件简介:





软件特点:

  • Inspect3D软件最新为复杂工件量测而设计的软件,全中文界面、鼠标直接点击操作智能型简便易学。
  • 对一般几何测量圆、点、线、面、椭圆、不规则曲线它可以自动抓取量测资料,精确度稳定。
  • 测量工件可任意摆放,软件具有强大的坐标平移、旋转或重新设置
  • 可以在影像上对所测元素直接进行尺寸标定,给客户以清晰、直观的感觉
  • 无论规则与不规则形状工件只需鼠标框选,图形自动寻边找点,进行二维图形抄数
  • 多种寻边模式,电脑自动取点,自动识别圆、弧大大提高采点速度。
  • 影像支持S端子输入;影像大小640*480mm。测量数据可发送到WORD,Excel中进行统计分析,可画出简单的Xbar-S管制图,求出Ca等各种参数。多种语言界面切换。
  • 元素测量、元素构造、元素预置、图形处理,设置影像的灰度、饱和度、对比度,影像保存为BMP格式

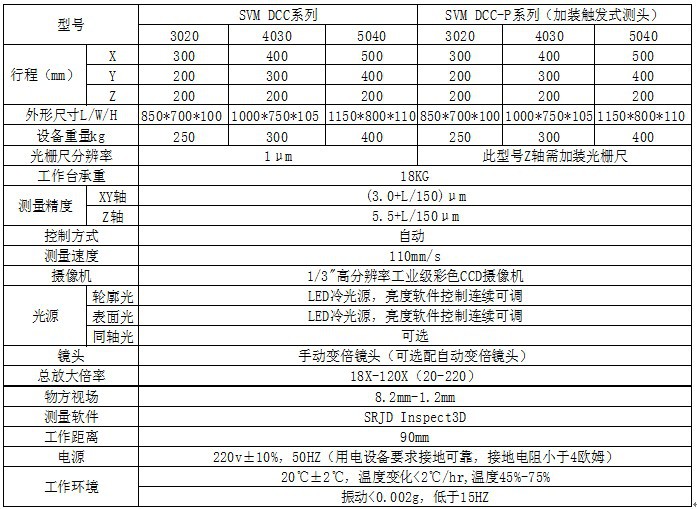

规格型号与技术指标:



dfsa
